ตัวลดเกียร์มุมขวา

ตัวลดเกียร์มุมขวาเป็นอุปกรณ์เชิงกลที่ใช้ในการส่งพลังงานระหว่างสองเพลาที่มุ่งเน้นที่มุม 90- ระดับให้กันในขณะที่ลดความเร็วและเพิ่มแรงบิด ตัวลดเหล่านี้มักใช้ในแอพพลิเคชั่นอุตสาหกรรมยานยนต์และหุ่นยนต์ที่ข้อ จำกัด ด้านพื้นที่หรือข้อกำหนดการเคลื่อนไหวเฉพาะต้องการการเปลี่ยนแปลงในทิศทางของการส่งกำลัง



ประเภทของตัวลดเกียร์มุมขวา

ตัวลดเกียร์มุม

ใช้เกียร์รูปทรงกรวย (เกียร์แบบตรงเกลียวหรือเฟืองมุมที่มี hypoid)

เกียร์มุมตรง: การออกแบบที่เรียบง่าย แต่มีเสียงดัง

Gears bevel เกลียว: การทำงานที่ราบรื่นและเงียบลง

Hypoid Gears: Axes ออฟเซ็ตช่วยให้ความจุแรงบิดสูงขึ้น (ทั่วไปในส่วนต่างของยานยนต์)

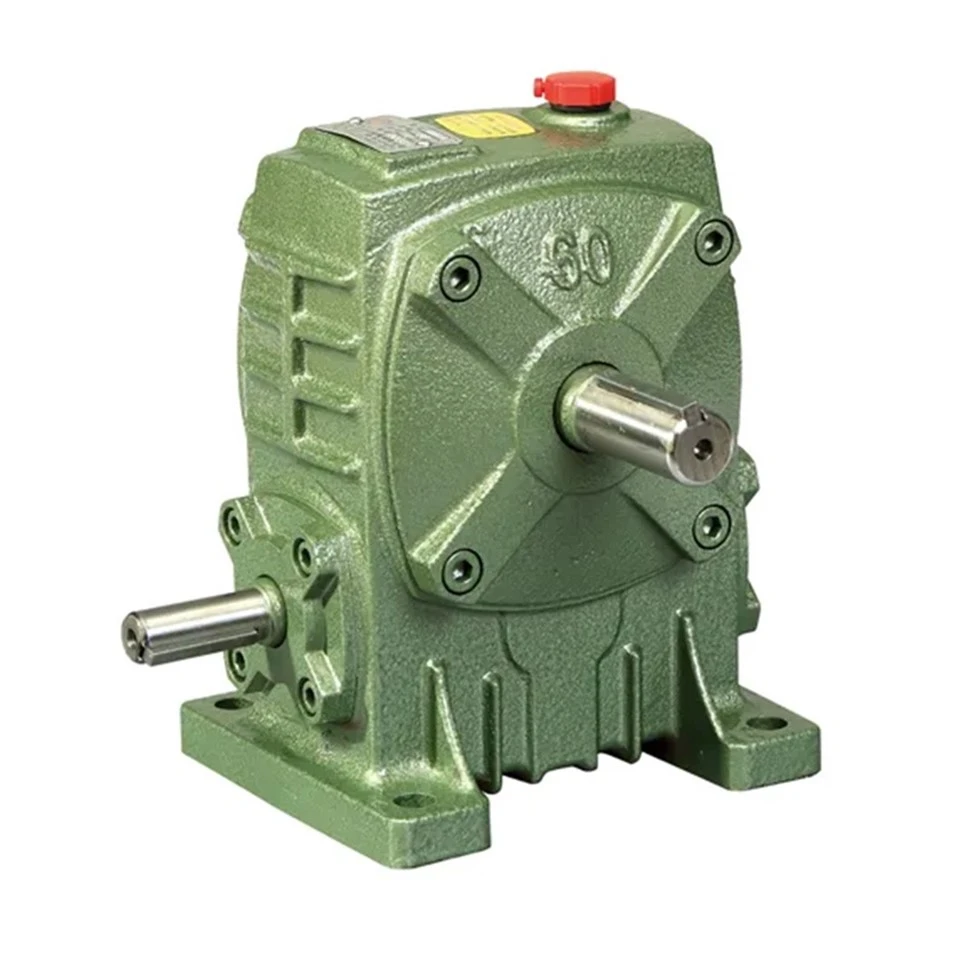

ตัวลดเกียร์หนอน

ประกอบด้วยเวิร์ม (เกียร์เหมือนสกรู) ด้วยล้อหนอน

ให้อัตราส่วนการลดลงสูงและความสามารถในการล็อคตัวเอง (ป้องกันการขับรถกลับ)

มีประสิทธิภาพน้อยกว่าเกียร์เอียง แต่กะทัดรัดและคุ้มค่า



ตัวลดเกียร์ขดลวด

ใช้เกียร์ขดลวดที่จัดเรียงที่ 90 องศาเพื่อการทำงานที่ราบรื่นขึ้น

มีประสิทธิภาพมากกว่าเกียร์หนอน แต่อาจต้องใช้ตลับลูกปืนเพิ่มเติม

เครื่องลดเกียร์ของดาวเคราะห์ (การกำหนดค่ามุมขวา)

รวมเกียร์ดาวเคราะห์เข้ากับเกียร์มุมสำหรับแรงบิดสูงในการออกแบบขนาดกะทัดรัด

คุณสมบัติและประโยชน์ที่สำคัญ
✔การส่งพลังงาน 90 องศา - เหมาะสำหรับพื้นที่ที่แน่น
✔การลดความเร็วและแรงบิดเพิ่มขึ้น - ปรับเอาท์พุทมอเตอร์ให้เข้ากับข้อกำหนดการโหลด
✔ประสิทธิภาพสูง (bevel เกลียว> hypoid> หนอน) - ขึ้นอยู่กับประเภทของเกียร์
✔ความทนทาน - มักทำจากเหล็กแข็งหรือเหล็กหล่อ
✔ความแม่นยำและการใช้งานที่ราบรื่น - โดยเฉพาะอย่างยิ่งกับเฟืองแบบเกลียวหรือเกียร์เกลียว

แอปพลิเคชัน
เครื่องจักรอุตสาหกรรม (สายพาน, เครื่องผสม, อุปกรณ์บรรจุภัณฑ์)

ยานยนต์และการบินและอวกาศ (ส่วนต่างแอคทูเอเตอร์)

หุ่นยนต์และระบบอัตโนมัติ (ไดรฟ์ร่วม, แขนที่เปล่งออกมา)

อุปกรณ์การเกษตรและการก่อสร้าง (PTO Drives, Winches)

พลังงานหมุนเวียน (การควบคุมระดับเสียงกังหันลม)

ข้อควรพิจารณาในการเลือก

ประเภทเกียร์ (bevel, หนอน, helical)

อัตราส่วนการลดลง (จำเป็นต้องลดความเร็ว)

ความจุแรงบิด (ข้อกำหนดการโหลด)

สไตล์การติดตั้ง (ติดตั้งบนเท้าติดตั้งเพลาติดตั้งหน้าแปลน)

Backlash & Precision (สำคัญสำหรับ Robotics & CNC Machines)

การหล่อลื่นและการบำรุงรักษา (เติมน้ำมันเทียบกับการหล่อลื่นไขมัน)

คุณต้องการคำแนะนำสำหรับแอปพลิเคชันเฉพาะหรือความช่วยเหลือในการปรับขนาดหรือไม่?
