YEJ ซีรีส์เบรกแม่เหล็กไฟฟ้ามอเตอร์แบบอะซิงโครนัสสามเฟส

Huanian Motor ได้พัฒนามอเตอร์แบบอะซิงโครนัสสามเฟสเบรกแม่เหล็กไฟฟ้าซีรีส์ YEJ เพื่อแก้ปัญหาความเร็วเบรกช้าและความปลอดภัยในการทำงานที่ไม่ดีของมอเตอร์ธรรมดา มอเตอร์ซีรีส์นี้ผสมผสานกันอย่างลงตัวกับมอเตอร์ซีรีส์ Y (มอเตอร์ซีรีส์ Y2, YVP, YD ที่ได้รับ Y2EJ, YVPEJ, YDEJ ซึ่งเป็นอุปกรณ์เสริม), เบรกแม่เหล็กไฟฟ้า DC ชนิดดิสก์, อุปกรณ์จ่ายไฟวงจรเรียงกระแส และส่วนประกอบอื่นๆ โครงสร้างที่เหมาะสม การเบรกอย่างรวดเร็ว การทำงานที่เชื่อถือได้ และการบำรุงรักษาที่สะดวก
ตามโหมดการเบรกจะแบ่งออกเป็นสองประเภท: การเบรกเมื่อปิดเครื่องและการเบรกเมื่อเปิดเครื่อง เกรดฉนวนคือ B (เกรด F, H เสริม), เกรดการป้องกันคือ IP44 และเกรดกำลังและขนาดการติดตั้งเป็นไปตามมาตรฐาน IEC และ DIN

คำแนะนำในการสั่งซื้อ

โปรดระบุรุ่นมอเตอร์ จำนวนขั้ว กำลังพิกัด แรงดันไฟฟ้า ความถี่ที่กำหนด ระดับการป้องกัน วิธีการทำความเย็น ประเภทการติดตั้ง ประเภทกล่องขั้วต่อ ระดับความสูง และอุณหภูมิโดยรอบเมื่อสั่งซื้อ หากมีข้อกำหนดทางเทคนิคอื่นๆ สำหรับมอเตอร์นอกเหนือจากมาตรฐานแห่งชาติ บริษัทของเราสามารถออกแบบมอเตอร์สำหรับคุณโดยเฉพาะและนำไปผลิตได้หลังจากลงนามในข้อตกลงทางเทคนิค

พารามิเตอร์ซีรีย์ YEJ

ขนาดเฟรม	80	90	100	112	132	160	180	200	225	250	280	315
พิมพ์ DLTZ3	8	15	30	40	80	150	200	300	300	450	850	2000
พลังกระตุ้น(W)	50	60	80	110	130	150	150	200	200	210	210	400
แรงดันกระตุ้น (V)	99	99	99	170	170	170	170	170	170	170	170	170
พิมพ์	2.5	2.5	5	10	16	25
พลังกระตุ้น(W)	20	20	26	38.5	47	50
มอเตอร์มีวงจรเรียงกระแสกำลังเบรกอยู่ภายในและเชื่อมต่อกับแหล่งจ่ายไฟหลัก สามารถเชื่อมต่อได้ตามปกติเมื่อใช้งาน ผู้ใช้เตรียมแหล่งจ่ายไฟเบรก (ปกติคือ DC24V) และส่วนควบคุม

พารามิเตอร์ทางเทคนิค
กรอบ	H80-355	แรงดันไฟฟ้าที่ได้รับการจัดอันดับ	380V-690V
ความถี่	50เฮิร์ต,60เฮิร์ต	ช่วงเอาท์พุท	0.55kW~355kW
ชั้นฉนวน	B,F,H	ระดับการป้องกัน	IP44% 2cIP54
การเชื่อมต่อ	≤3KWY,>3KW△	ระบบการทำงาน	S1
ระดับความสูง	1000m	อุณหภูมิโดยรอบ	-15 องศา ~+40 องศา
แรงดันไฟเบรกขณะปิดเครื่อง		≤H100 DC99V,>H100 DC170 วัตต์
แรงดันไฟเบรกเมื่อเปิดเครื่อง		แหล่งจ่ายไฟ DC24V (ไม่รวม)

พลัง	2-ความเร็วซิงโครนัสของโพล 3000r/นาที				4-ความเร็วซิงโครนัสของโพล 1500r/นาที
พลัง	ขนาดเฟรม	จัดอันดับปัจจุบัน (A)	แรงบิดเบรกแบบคงที่ (N.m)	เวลาเบรกขณะไม่มีโหลด (S)	ขนาดเฟรม	จัดอันดับปัจจุบัน (A)	แรงบิดเบรกแบบคงที่ (N.m)	เวลาเบรกขณะไม่มีโหลด (S)
055					80M1	1.5	7.36	0.2
0.75	80M1	1.8	7.36	0.2	80M2	2	7.36	0.2
1.1	80M2	2.5	7.36	0.2	90S	2.7	14.7	0.25
1.5	90S	3.4	14.7	0.25	90L	3.7	14.7	0.25
2	90L	4.7	14.7	0.25	100L1	5	29.4	0.3
3	100L	6.4	29.4	0.3	100L2	6.8	29.4	0.3
4	112M	8.2	39.2	0.35	112M	8.8	39.2	0.35
5.5	132S1	11.1	73.6	0.4	132S	11.6	73.6	0.4
7.5	132S2	15	73.6	0.4	132M	15.4	73.6	0.4
11	160M1	21.8	147.2	0.5	160M	22.6	147.2	0.5
15	160M2	29.4	147.2	0.5	160L	30.3	147.2	0.5
18.5	160L	35.5	147.2	0.5	180M	35.9	215.8	0.6
22	180M	42.2	215.8	0.6	180L	42.5	215.8	0.6
30	200L1	57	2943	0.7	200L	56.8	294.3	0.7
37	200L2	69.8	294.3	0.7	225S	70.4	441.5	0.8
45	225M	83.9	441.5	0.8	225M	84.2	441.5	0.8
55	250M	1027	600	0.9	250M	102.5	600	0.9
75	280S	140.1	B50	1	280S	139.7	850	1
90	280M	167	B50	1	280M	164.3	850	1
110	315S	203	2000	1.2	315S	200.8	2000	1.2
132	315M	2423	2000	1.2	315M	239.7	2000	1.2
160	315L1	292.1	2000	1.2	315L1	189.1	2000	1.2
200	315L2	365	2000	1.2	315L2	362	2000	1.2

พลัง	ความเร็วซิงโครนัส 6 ขั้ว				ความเร็วซิงโครนัส 8 ขั้ว
	1,000r/นาที				750r/นาที
	ขนาดเฟรม	จัดอันดับปัจจุบัน	แรงบิดเบรกแบบคงที่	เวลาเบรกขณะไม่มีโหลด	พลัง	จัดอันดับปัจจุบัน	แรงบิดเบรกแบบคงที่	เวลาเบรกขณะไม่มีโหลด
	ขนาดเฟรม	(A)	(N.m)	(S)	พลัง	(A)	(N.m)	(S)
0.55
0.75	90S	2.3	14.7	0.25
1.1	90L	3.2	14.7	0.25
1.5	100L	4	29.4	0.3
2.2	112M	5.6	39.2	0.35	132S	5.8	75	0.4
3	132S	72	73.6	0.4	132M	7.7	75	0.4
4	132M1	9.4	73.6	0.4	160M1	9.9	150	0.5
5.5	132M2	12.6	147.2	0.4	160M2	13.3	150	0.5
7.5	160M	17	147.2	0.5	160L	17.7	150	0.5
11	160L	24.6	147.2	0.5	180L	25.1	200	0.6
15	180L	31.5	215.8	0.6	200L	34.1	300	0.7
18.5	200L1	37.7	294.3	0.7	225S	41.3	450	0.8
22	200L2	44.6	294.3	0.7	225M	47.3	450	0.8
30	225M	59.5	441.5	0.8	250M	63	600	0.9
37	250M	72	600	0.9	280S	78.8	850	1
45	280S	85.4	850	1	280M	93.2	850	1
55	280M	104.9	850	1	315S	114	2000	1.2
75	315S	152.1	2000	1.2	315M	152.1	2000	1.2
90	315M	168.1	2000	1.2	315L1	179.3	2000	1.2
110	315L1	204.4	2000	1.2	315L2	218.5	2000	1.2
132	315L2	245.2	2000	1.2

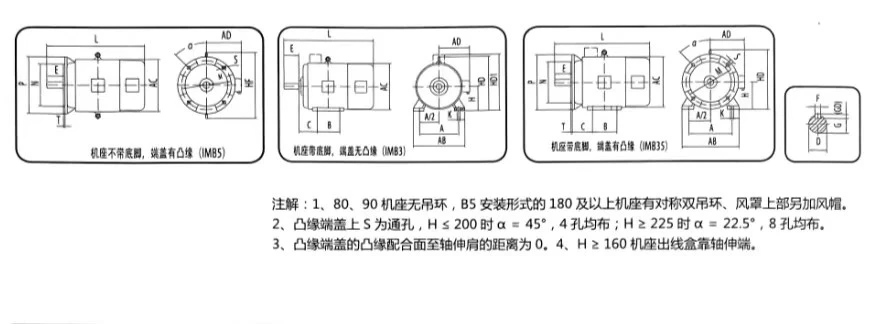

โครงสร้างและขนาดการติดตั้ง

ขนาดเฟรม

80
M

90
S

90
L

100
L

112
M

132
S

132
M

160
M

160
L

180
M

180
L

200
L

225
S

225

250
M

280
S

280
M

315
S

315
M

315
L

ความยาวโดยรวม

390

420

445

480

510

585

625

720

765

825

875

900

1000

1030

1085

1145

1200

1310

1480

วิธีการติดตั้ง

โครงสร้างและประเภทการติดตั้ง (รหัสIM))	ไอเอ็ม บี3	ไอเอ็ม บี8	ไอเอ็ม บี5	ไอเอ็ม บี6	ไอเอ็ม V5	ไอเอ็ม V1	ไอเอ็ม บี7	ไอเอ็ม V6	ไอเอ็ม V3
แผนภาพการติดตั้ง
ขนาดเฟรม	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
โครงสร้างและประเภทการติดตั้ง (รหัสIM))	ไอเอ็ม V37	ไอเอ็ม V17	ฉัน B34	ไอเอ็ม V19	ไอเอ็ม V18	ฉัน B14	ไอเอ็ม V35	ไอเอ็ม V15	ไอเอ็ม B35
แผนภาพการติดตั้ง
ขนาดเฟรม	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450
